方阻是什么？为什么薄膜材料都要测方阻

2026/09/10

在 ITO、AZO、FTO、金属薄膜、MXene、柔性导电膜、钙钛矿电池电极层等材料测试中，经常会看到一个参数：方阻，英文叫 Sheet Resistance，单位通常写作 Ω/sq。

它看起来像电阻，但又不完全等同于我们平时说的两端电阻。对于薄膜材料来说，方阻可以更直观地反映薄膜整体导电能力，也常用于判断制备工艺是否稳定、样品面内是否均匀。

什么是方阻？

简单来说，方阻表示的是一层薄膜材料在单位方形区域上的电阻特性。

如果一层导电薄膜厚度比较均匀，那么无论这个方形是 1 cm × 1 cm，还是 10 cm × 10 cm，只要长宽相等，它对应的电阻特性都可以用方阻来描述。这也是为什么方阻的单位是 Ω/sq，而不是普通电阻的 Ω。

方阻特别适合评价薄膜材料，因为很多薄膜厚度很薄，直接测体电阻率并不方便，而方阻能够把薄膜厚度、导电性和面内均匀性放到一个更容易比较的指标中。

普通两端电阻测试会受到电极接触、电极距离、样品形状、引线电阻等因素影响。对于薄膜材料来说，这些因素会让测试结果出现明显偏差。

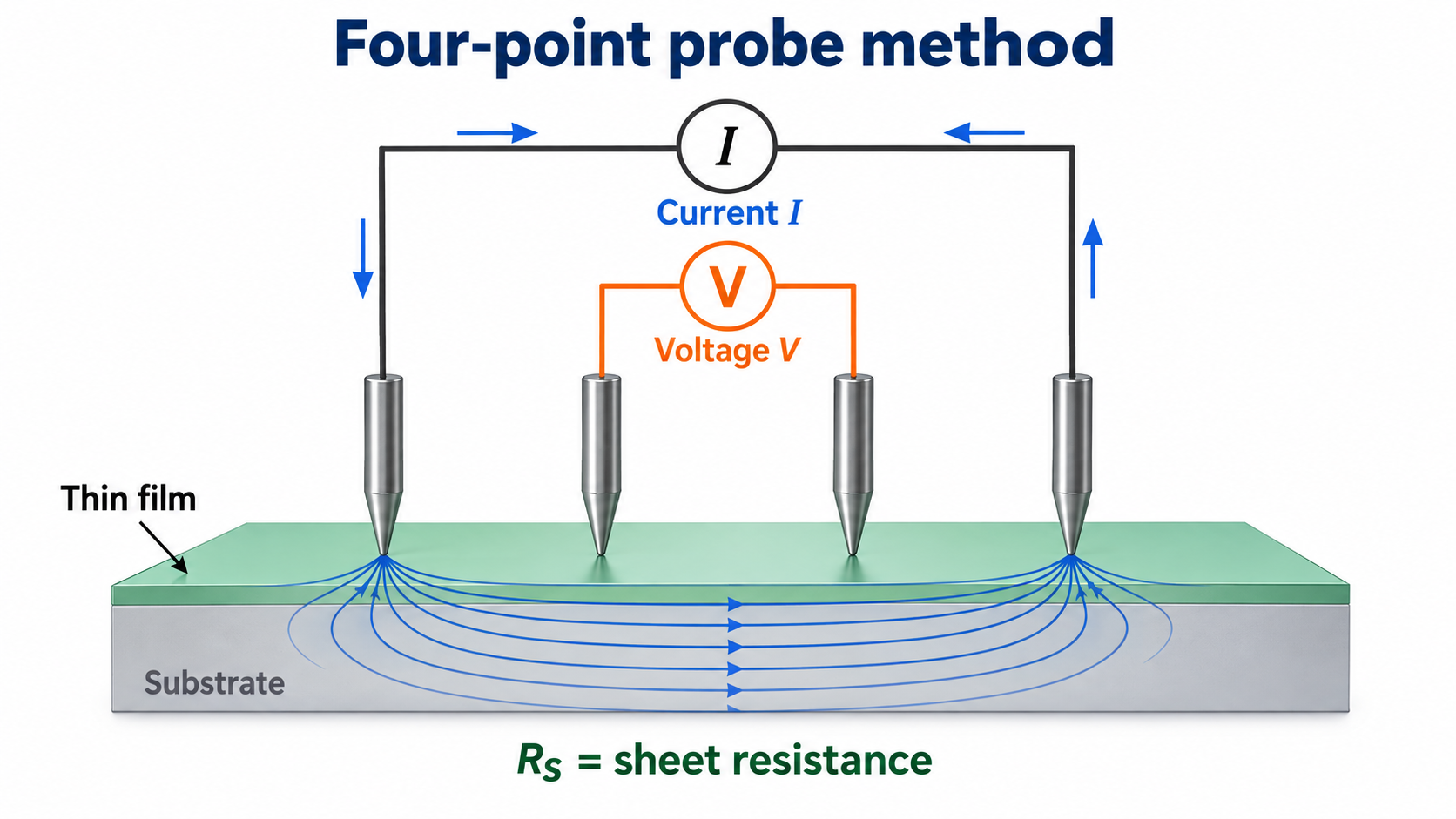

例如，同一片 ITO 玻璃，如果测试点位置不同，电极接触状态不同，测出来的普通电阻可能差异很大。四探针法通过外侧探针通电、内侧探针测电压，可以有效降低接触电阻带来的影响，因此更适合用于薄膜方阻测试。

方阻不仅能判断材料是否导电，还能帮助研发和质检人员发现更多工艺问题。

1. 判断薄膜导电性能：方阻越低，通常说明薄膜导电性越好。对于透明导电膜来说，需要在透光率和导电性之间找到平衡。

2. 评估制备工艺稳定性：如果同一批样品方阻波动很大，可能说明镀膜、退火、涂布、掺杂或烧结工艺不稳定。

3. 观察大面积均匀性：对于大尺寸样品，单点测试远远不够。通过多点扫描，可以生成 2D 或 3D 方阻分布图，直观看出中心、边缘和局部缺陷差异。

4. 辅助器件性能分析：在太阳能电池、OLED、传感器、半导体器件中，电极层或功能层方阻异常，可能直接影响串联电阻、载流子传输和最终器件效率。

常见需要进行方阻测试的材料包括：ITO、AZO、FTO 等透明导电膜，金属薄膜和复合导电膜，MXene、石墨烯、碳纳米管等新型导电材料，柔性导电膜、纤维导电材料，以及钙钛矿、CIGS、OPV 等光伏器件相关薄膜。

这些材料往往应用在光伏、显示、半导体、传感器、柔性电子等领域，对导电性能和均匀性要求较高，因此方阻测试非常重要。

如果只是做少量样品、初步研发或教学实验，手动四探针测试平台可以满足基本需求。

如果样品尺寸较大，或者需要做批量检测、面内均匀性分析、数据存档和图形化报告，自动四探针方阻测试仪会更合适。自动化设备可以按照设定点位进行扫描测试，并输出 Excel 数据、2D/3D 分布图，帮助用户快速判断样品整体质量。

方阻测试看似只是一个基础电学测试，但它背后反映的是材料导电性、制备均匀性和工艺可靠性。对于薄膜材料研发和质量控制来说，方阻不是可有可无的参数，而是判断材料是否稳定、工艺是否成熟的重要依据。

如果您的研究或生产涉及透明导电膜、半导体薄膜、新能源材料或柔性电子材料，建立规范的方阻测试方法，将有助于更快发现问题、优化工艺，并提升最终器件的一致性。
